在半导体制造这一精密复杂的领域，温度控制堪称影响产品质量与性能的核心要素。半导体制造工艺包含光刻、蚀刻、离子注入等一系列极为精细的步骤，任何细微的温度波动都可能引发材料特性改变、设备运行偏差，导致芯片性能下降、良品率降低。例如，在芯片制造过程中，仅仅 1°C 的温度变化，就可能致使芯片的关键尺寸产生数纳米的偏差，这对于追求精细化的半导体产业而言，影响不容小觑。

液氮，作为一种温度能够低至 -196°C 的超低温冷却介质，凭借其独特优势，在半导体制造中发挥着无可替代的作用。与传统冷却方式相比，液氮能够实现更为迅速且精准的降温，高效吸收并带走设备运行过程中产生的大量热量，从而维持工艺环境的低温稳定状态。

随着半导体产业持续向更小芯片尺寸、更高集成度方向迈进，对制造工艺的精度与稳定性要求愈发严苛，液氮的应用也呈现出迅猛的增长态势。据市场研究机构数据显示，过去五年间，全球半导体制造领域对液氮的需求量年复合增长率达到了 8%，预计未来这一趋势仍将延续。

液氮在半导体制造中的核心应用

光刻冷却

光刻工序在半导体制造中犹如 “雕刻大师”，承担着将电路图案精准转移到硅片上的重任，其精度直接决定了芯片的性能与功能。在光刻过程中，光刻机台内部的光源与光学系统会因高强度工作产生大量热量，这些热量倘若不能及时、有效地散发，将会引发光学元件热膨胀，导致光线传播路径改变，进而使投影到硅片上的电路图案产生偏差，严重影响芯片精度。

液氮在此发挥了关键的冷却作用。通过精心设计的冷却系统，液氮能够持续、稳定地吸收光源与光学系统产生的热量，确保其温度波动被严格控制在极小范围内。以某知名半导体制造企业为例，在引入液氮冷却系统后，光刻机台内部关键部件的温度稳定性提升了 5 倍，芯片的关键尺寸偏差降低了 30%，极大地提高了光刻精度。

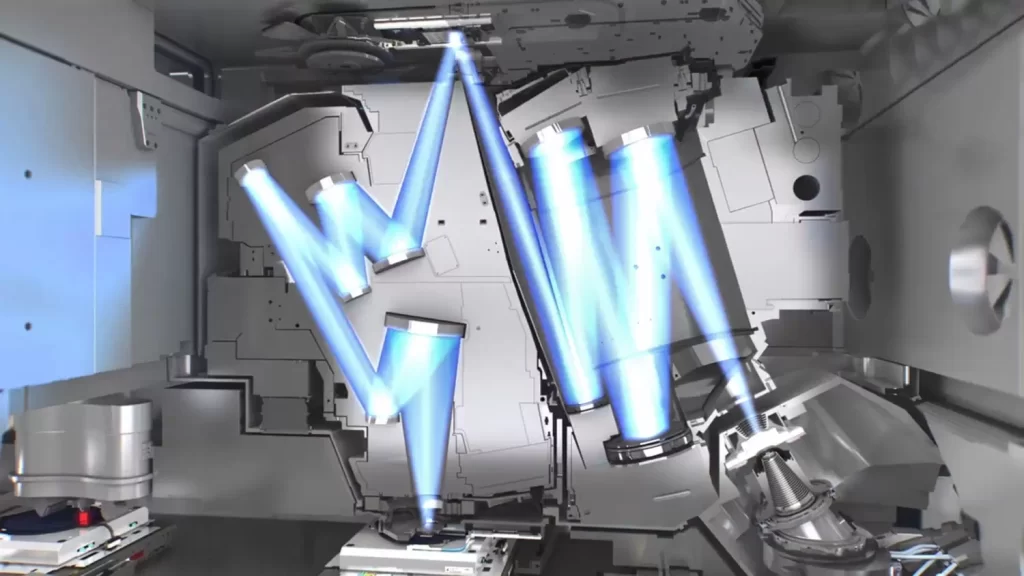

在极紫外光刻（EUV）这一前沿领域，液氮的作用更为关键。EUV 光刻技术使用波长极短的极紫外光（13.5nm）进行图案曝光，对光学系统的精度要求近乎苛刻。由于 EUV 光的能量极高，光学元件在吸收部分光线后会产生显著的热效应，即使微小的热变形也可能导致严重的成像质量问题。为解决这一难题，行业采用了液氮低温镜面冷却技术。在 EUV 光刻机的反射镜内部，巧妙设计了微流道网络，液氮在其中循环流动，可实现亚0.1K级别的精密温度控制，有效抑制了镜面因受热产生的变形，确保了 EUV 光刻的超高分辨率和成像质量。

离子注入温度管理

离子注入是向硅片内精准引入特定杂质原子，以改变半导体电学性能的关键工艺。在注入过程中，高速离子束轰击靶材会产生大量热量，如果不能及时冷却靶材，过高的温度不仅会引发晶格损伤，影响半导体材料的晶体结构完整性，还会导致离子束稳定性下降，使得掺杂原子的分布出现偏差，降低芯片的良品率。

液氮冷却系统在离子注入过程中扮演着 “温度守护者” 的角色。通过对靶材进行高效冷却，能够有效降低注入过程中的温度，减少晶格损伤。同时，稳定的低温环境有助于维持离子束的稳定性，使离子注入更加均匀、精准。相关研究表明，采用液氮冷却后，离子注入过程中的晶格损伤减少了 40%，掺杂偏差降低了 25%，芯片良品率提升了 10% – 15%。

CMP（化学机械抛光）制程的浆料温控

CMP 工艺旨在通过化学腐蚀与机械研磨相结合的方式，对硅片表面进行平坦化处理，以满足后续工艺对表面平整度的严格要求。在 CMP 过程中，抛光液（浆料）的温度对其粘度和流动性有着显著影响。温度升高会导致抛光液粘度降低、流动性增强，使得抛光速率难以精准控制，容易引发硅片表面过度抛光或抛光不均匀等缺陷，严重影响芯片制造质量。

液氮间接冷却技术为 CMP 制程的浆料温控提供了理想解决方案。通过将液氮的冷量传递给热交换介质，再由热交换介质对抛光液进行间接冷却，能够精准、稳定地控制抛光液温度。某半导体制造工厂在采用液氮间接冷却系统后，抛光液温度波动被控制在 ?0.5°C 以内，有效保持了抛光液的粘度和流动性稳定，硅片表面缺陷率降低了 60%，显著提升了 CMP 制程的质量和一致性。
