二氯二氧化钼（MoO?Cl?）：半导体2nm制程背后的关键“魔法粉末”

为什么半导体工艺需要新材料？

随着芯片制程进入2nm时代（相当于头发丝的万分之一粗细），传统金属导线材料——钨（W）和铜（Cu）遇到了致命瓶颈：

? 钨：沉积时会释放氟（F），腐蚀芯片并增加电阻，导致性能下降。

? 铜：在超窄沟槽中容易“堵车”，需额外建“隔离墙”（阻挡层），浪费空间。

此时，科学家们将目光投向金属钼（Mo）：

? 优势：电阻率接近铜（5.3 μΩ?cm）、无电迁移问题，且耐高温。

? 难题：传统钼沉积工艺效率低、纯度不足，难以在纳米级沟槽中均匀铺展。

 二氯二氧化钼（MoO?Cl?）：半导体界的“超级快递员”

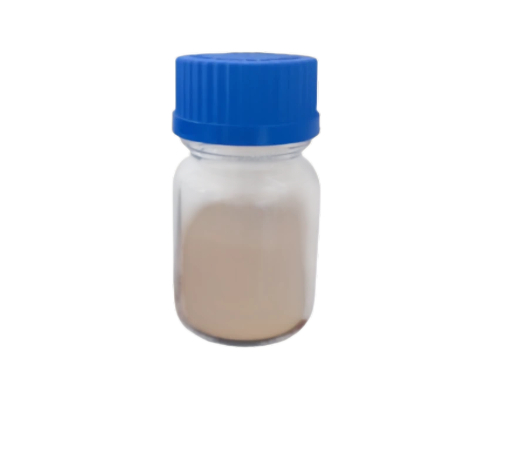

MoO?Cl?是一种黄色晶体粉末，专为解决钼沉积难题而生：

1. 无氟环保

   ? 传统钨工艺（WF?）会残留氟，腐蚀芯片；MoO?Cl?不含氟，避免二次污染。

   ? 每个钼原子仅携带2个氯原子（对比MoCl?的5个），减少氯残留风险。

 2. 精准投送钼原子

   ? 作为原子层沉积（ALD）前驱体，MoO?Cl?能像乐高积木一样逐层堆叠钼原子：

  低温高效：650℃即可工作（比烤箱温度稍高），避免高温损伤芯片。

 超高覆盖率：在40:1深宽比的沟槽中实现97%填充，确保线路“零堵塞”。

 3. 低温快速成膜

? 实验显示，650℃下沉积的Mo薄膜电阻率低至12.9 μΩ?cm（接近纯钼的5.3 μΩ?cm），且表面光滑（粗糙度仅0.56 nm）。

 2nm制程中的三大核心应用

1. 替代钨，铺设更细的“高速公路”

   ? 在逻辑芯片（如手机处理器）中，MoO?Cl?沉积的钼薄膜取代钨，作为第1层金属导线，减少信号传输延迟。

 2. 保护脆弱的“晶体管大门”（栅极）

   ? 在3D NAND闪存和DRAM中，MoO?Cl?沉积的超薄钼层作为栅极材料，提升开关速度并延长芯片寿命。

 3. 搭建“桥梁”连接不同层级

   ? 在多层堆叠的芯片架构中，MoO?Cl?作为“阻挡层缓冲层”，确保各金属层无缝贴合，减少信号干扰。

 市场趋势与技术挑战

? 需求爆发：TECHCET预测，2024-2029年钼前驱体市场年增速达50%，MoO?Cl?因无氟特性占据主导地位。

? 技术攻坚：

? 精准控制：固体粉末的蒸气压不稳定，需精密温控系统维持输送稳定性。

? 清洁生产：残留氯需严格管理，避免设备腐蚀。

 结语

二氯二氧化钼（MoO?Cl?）是半导体工艺从7nm迈向2nm的关键推手。它以“无氟、高效、精准”的特性，解决了传统材料的致命缺陷，成为下一代芯片的“隐形支柱”。随着三星、台积电等代工厂的量产推进，MoO?Cl?将彻底改变芯片设计规则，让电子设备更轻薄、更省电，甚至为量子计算铺平道路。
