是一款适用于边境无人值守和重要区域的警戒布防产品，能精准定位报警点并与摄像头、无人机等联动，配套完善的管理功能与定制化安装方案，拥有公安部检测报告、防爆合格证等多项权威资质，可有效防范攀爬、翻越、地下入侵等违禁行为。

一、产品核心概述

地效探周界布防系统是沈阳圣狩软件科技有限公司研发的警戒布防产品，主要应用于边境无人值守区域和重要管控区域，核心防范人员携带金属物品的攀爬、翻越、破坏防护网及地下入侵（挖洞 / 挖地道）等违禁行为，可实现入侵行为探测、即时报警与精准报警点定位。系统区别于传统边界布防手段，弥补了误报多、易受环境影响、布防局限等不足，拥有公安部质量检测中心检验报告、防爆合格证、地磁探测软件 V1.0 软件著作权等多项权威资质，可根据使用环境定制安装防范方案，实现周密的边界监控。

二、核心工作原理

系统基于地效场智能探测技术实现防护，核心运作流程为：

1、前端地效探测器内置地效场信号组网，防水线缆与探测器组成探测保护区，形成地效场探测感应场；

2、入侵行为引发防护网振动或环境变化，导致地效场信号改变，探测器捕捉信号后通过通讯线缆传输至通讯模组；

3、通讯模组对信号进行数据分析和运算，当信号数值达到预先设置的报警值时，报警平台即刻发出报警信号。

三、核心应用效果

系统具备多重核心优势，关键指标与效果均有明确量化标准，核心如下：

1、人体友好性：采用无源被动采集技术，不主动发射探测波长，功耗低，对周边活动 / 作业人群无健康影响，可24 小时连续工作；

2、全环境高适配：探测器外壳为防爆铸铝材质，防护等级IP68、抗冲击性能IK08，可在加油站、面粉厂等高危场所使用，雨、雪、风、沙等恶劣天气正常工作，且不受铺设地点地质条件（泥土、沥青、水泥等）限制；

3、布防灵活性：布设方式多样化，支持埋入地下、放置于水中 / 草丛、制作成伪装物等，满足不同布防需求；

4、探测高效性：经公安部检测中心认证，工作报警率≥95%，探测精度高；

5、低误报率：系统可智能分析报警信号，人体无意触碰、小动物误撞等不会触发报警，配套SM5386 风速仪实时监测风速，根据风速自动调节探测参数，大幅降低误报，减少监管人员出警次数；

6、间距可定制：相邻探测器间距可在3 米 - 16 米之间任意选择，铺设距离 12 米，用户可根据成本选择探测精度；

7、自定义性强：支持防区单元自定义（单 / 多个探测器组成防区），报警单元独立工作互不影响；报警参数自定义，可对每个探测器独立设置参数；预留通讯接口，可兼容并配合多种现有监控系统；

8、地下入侵防范：可精准探测探测区域内的地下入侵行为，填补传统布防的地下防护空白。

四、主要设备功能及技术参数

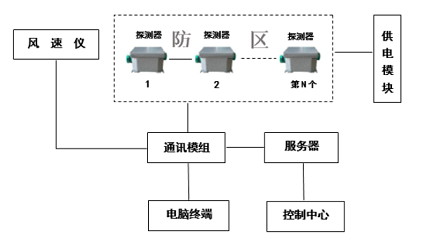

系统由地效探测器、通讯模组、供电模块等核心设备组成，各设备功能明确，技术参数量化清晰，核心设备参数表如下：

五、核心管理功能

系统配套地磁探测软件V1.0，具备11项核心管理功能，覆盖布防、监测、报警、追溯全流程，关键功能如下：

1、防区/安检策略自定义：可将单/多个探测器设为独立防区；对每个传感器独立设置探测标准值、命名、功能开关，也可统一调节系统灵敏度，支持单防区工作时间自定义；

2、权限管理：可设置用户名、权限、所属部门，实现单人单防区针对性监测，账户操作权限独立，具备机密信息保密功能；

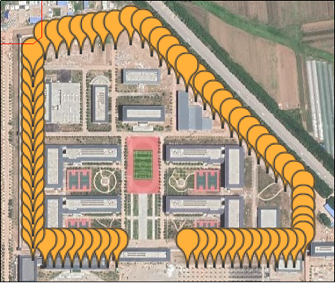

3、布防全景直观监测：以地图形式呈现布防范围，绿色为正常、红色为报警、橙色为设备故障，监管人员可直观查看整体布防状态；

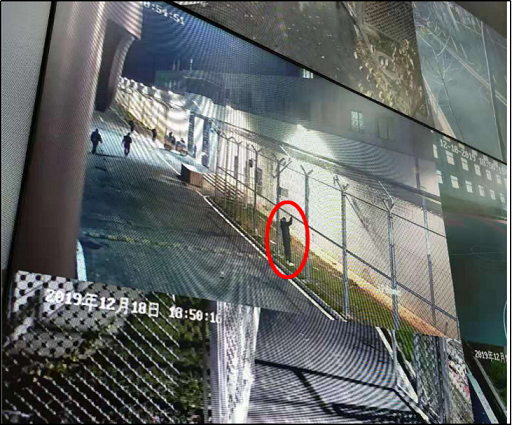

   4、多设备联动：兼容摄像头、无人机、报警笛等设备，形成联合布防，可将拍摄画面实时传输至监管平台，信号传输防恶意入侵窃取；兼容多种通信协议，可嵌入综合指挥平台；

5、报警精准定位：报警时可查看传感器 ID、安装位置、报警时间，支持地图定位查看近一次报警情况；

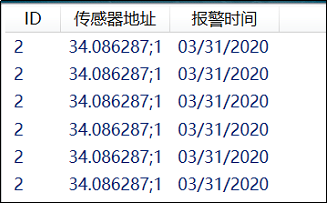

6、日志存储与查询：报警信息自动存储至数据库，可按传感器名称、位置、报警时间等条件查询，便于追溯；

7、设备状态实时显示：实时查看传感器总数、当天报警数量、系统剩余存储空间等核心信息；

8、风速智能调节：根据风速仪监测数据，自动调节全系统报警参数，防止风力过大导致误报；

9、快速报警响应：经公安部监测，中继传输模块至预警控制终端的报警响应时间≤1S。

六、安装条件

系统安装有明确的硬件、布点及场地要求，核心硬性条件如下：

1、硬件配置：需提供安装客户端的计算机 / 服务器，建议配置为内存 8G、硬盘 500G、CPU8 核，系统为WIN7、SERVER 2008 或更高版本；需提供两组以上可用网络接口；

2、布点要求：地效探测器需安装在防爬网下方 10-15CM 处；每隔300 米为电源箱提供一个 220V 交流电源；每隔250-300 米为通讯模组提供一个可连接计算机 / 服务器的网络接口；

3、场地改造：安装电源箱 / 总控箱的防爬网立柱，需在立柱上下各开 1-2 个 20mm 穿线孔；

4、定制化调整：若现场条件不满足，可与厂家沟通定制布防条件。

七、标准化安装方式

系统安装流程标准化，共分 9 个步骤，兼顾布防效果与隐蔽性，核心步骤如下：

1、挖基槽：沿防爬网下方挖150mm 深 ?100mm 宽的基槽，长度与防爬网一致，岗楼可视范围也需挖槽；

2、放置探测器：将探测器放置在单片防爬网正下方中间位置，保证探测间距12 米；

3、铺设线缆：选用五芯 0.5?mm?5 及以上防水通讯线缆，先做绝缘测试（绝缘电阻＞0.5MΩ），再按线路短铺设，做好两端标记，管内线缆无接头；

4、安装箱体：在防爬网立柱3 米高度安装供电模块 / 通讯模组，通讯模组每隔 250-300 米安装一个，电源箱均匀布置在防爬网四周；

5、安装风速仪：在防爬网立柱顶端均匀安装风速仪；

6、连接电源 / 网线：按 300 米一个 220V 电源口、250-300 米一个内网口的标准连接；

7、整体调试：在服务器 / PC 端安装地磁探测软件，接通电源后根据需求调节每个探测器的灵敏度；

8、功能测试：对各检测点反复测试，确保探测准确率达标，验证软件报警、定位、参数调整等功能正常；

9、技术培训：厂家专业技术人员对监管人员进行操作培训，使其熟练使用软件并能排除简单故障。

八、产品权威资质

系统拥有多项国家及行业权威资质，核心包括：

1. 公安部质量检测中心检验报告；

2. 中认（沈阳）北方实验室 CMA 检测报告；

3. 防爆合格证（国家低压防爆电器质量检验检测中心）；

4. 计算机软件著作权登记证书（地磁探测软件 V1.0）；

软件产品评估证书（地磁探测软件 V1.0）。
