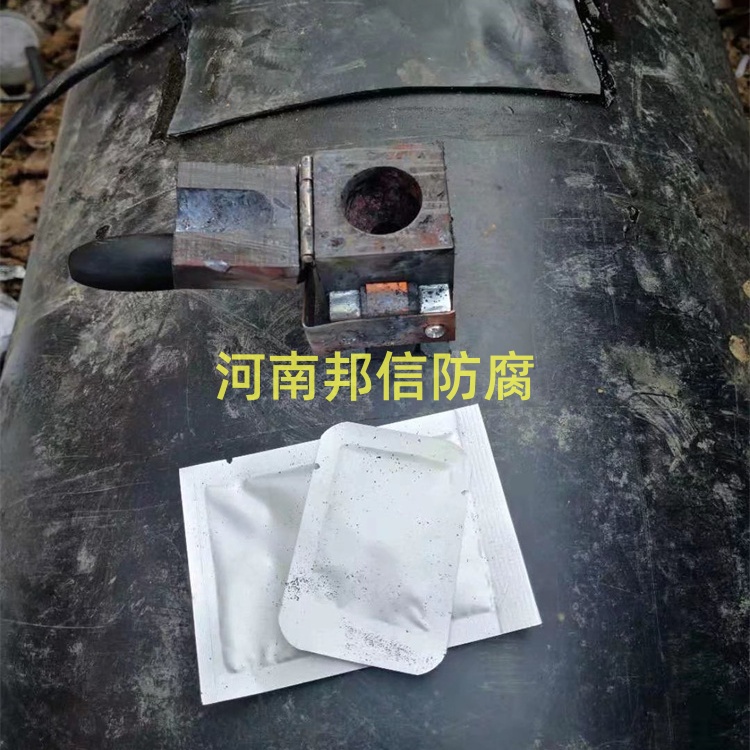

阴极保护专用铝热熔焊剂 放热焊粉 焊接热熔铝焊接地火泥焊粉焊药

详情描述：

一、铝热焊粉的核心成分构成
1. 主反应剂
作为铝热反应的核心，决定反应强度和温度，是焊粉的基础组分。
（1）铝基合金粉：常用铝铜合金粉替代纯铝粉，有效提高焊粉燃点，降低运输和储存过程中的自燃风险。普通铝粉燃点约550℃，而铝铜合金粉燃点可提升至730℃以上，安全性显著提升，其质量份数通常占50-65份，其中铝、铜质量占比相近，部分配方还会添加少量稀土和锆以优化性能。
（2）金属氧化物：主要为氧化铜，质量份数为120-150份，作为氧化剂与铝基合金粉发生氧化还原反应，释放大量热量，同时生成熔融金属，为焊接提供高温热源和填充材料。
2. 辅助添加剂
用于优化焊接质量，改善熔渣流动性和焊缝性能，分为以下几类。
（1）脱氧剂与造渣剂：包括氟化钙、氧化钙等，质量份数各为3-5份和3-4份，可去除熔融金属中的杂质和气体，减少焊缝气孔、夹渣等缺陷，同时调节熔渣碱度，降低熔融金属黏度。
（2）合金元素：镍、铬、硅、硼等，质量份数分别为3-5份、2-3份、2-3份、1-2份，用于提升焊缝的力学性能和耐腐蚀性能，使焊缝与母材形成良好的冶金结合。
（3）稳定剂：钡、铂等，质量份数为1-2份和0.5-1份，可稳定铝热反应速率，避免反应过于剧烈或迟缓，确保焊接过程稳定可控。
二、焊粉成分的配比原则
1. 匹配母材特性
根据焊接母材（如铜件、钢轨、钢筋）的材质，调整铝基合金粉与金属氧化物的比例，确保反应温度与母材熔点适配，避免出现未熔合或过烧缺陷。
2. 兼顾安全性与实用性
在保证铝热反应强度的前提下，优先选用高燃点的铝铜合金粉，同时控制添加剂用量，避免过多杂质影响焊缝质量。
3. 适配焊接场景
户外作业需适当增加稳定剂用量，确保反应不受环境温度、湿度影响；高压、耐腐蚀场景则需提高镍、铬等合金元素比例，增强焊缝性能。
