水处理用电催化钛电极管MMO阳极管

详情描述：

一、基材预处理工艺
1.除油脱脂处理
（1）采用碱性除油剂、有机溶剂或超声波清洗，去除钛管表面油脂、灰尘、杂质，避免涂层结合力下降。（2）清洗后纯水冲洗，保证管材表面洁净无残留。
2.表面粗化处理
（1）使用喷砂、抛丸工艺对钛管外壁粗化，增加基体比表面积，强化贵金属涂层机械咬合强度。（2）严控喷砂粒度与压力，防止钛管基体过度损伤、壁厚减薄。
3.酸洗活化处理
（1）配置氢氟酸、硝酸混合酸液，对钛管进行酸洗，去除表面氧化皮、钝化膜。（2）短时浸泡后中和清洗，消除表面钝化层，提升涂层与钛基体结合稳定性。
二、涂层配制与涂覆工艺
1.贵金属涂层液配制
（1）以钌、铱、钽等贵金属盐类为原料，按工况配比混合，加入溶剂与助剂调配前驱体溶液。
（2）根据使用环境分为钌铱体系、铱钽体系、多元复合氧化物体系涂层液。
2.主流涂覆方式

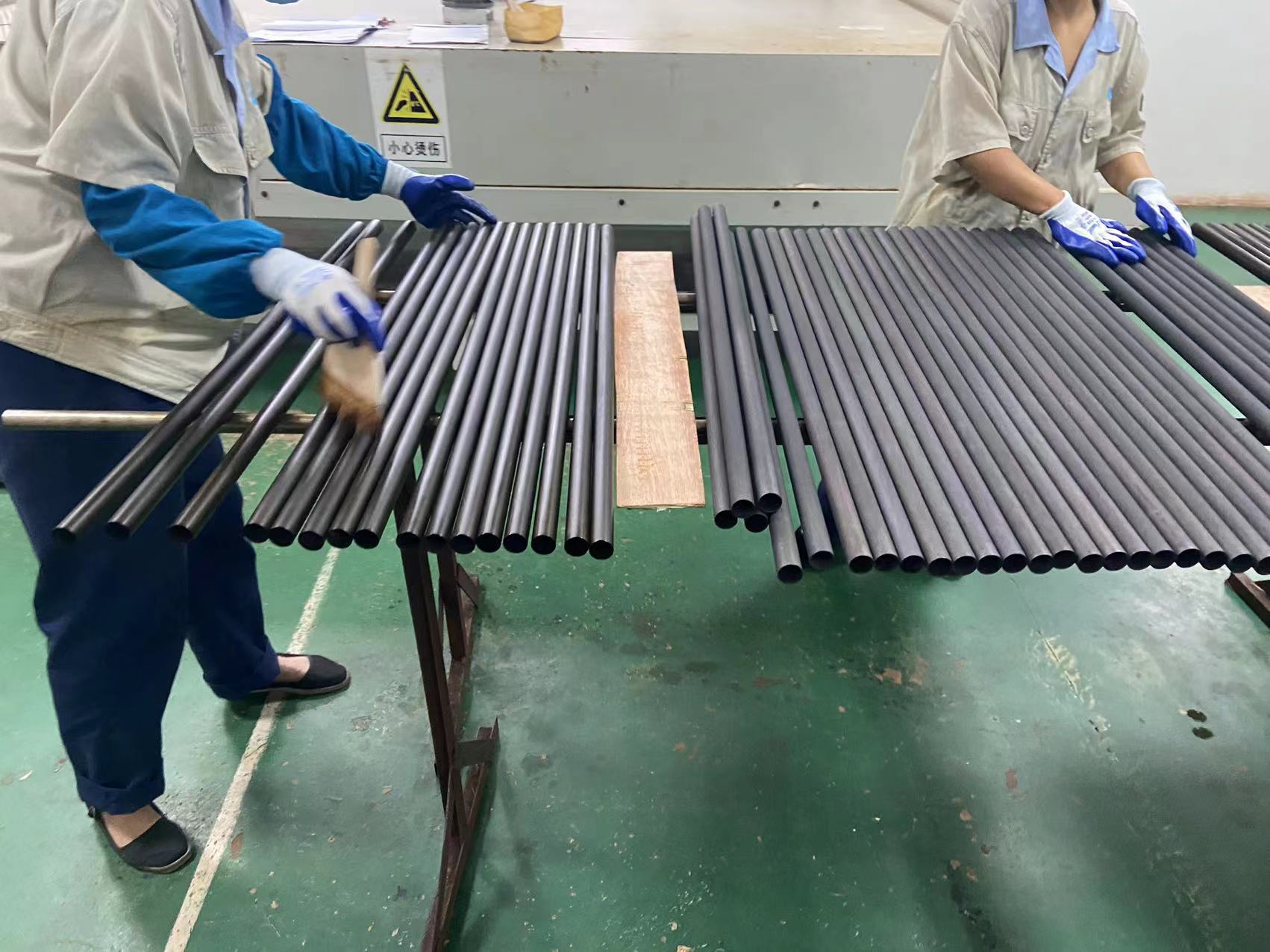

（1）手工涂刷：小批量、异形管件加工，操作灵活，适合定制化小规格 MMO 钛管阳极。
（2）辊涂工艺：适配管状圆柱面，涂层厚度均匀、施工效率高，为钛管阳极常用工艺。
（3）喷涂工艺：压缩空气雾化喷涂，适合大管径、长尺寸管材，涂层致密性更强。
三、高温烧结氧化工艺
1.分段高温热分解
（1）每涂覆一层涂层液后，先低温烘干挥发溶剂，再进入高温炉烧结。
（2）烧结温度控制在 450～550℃，使贵金属前驱体热分解，生成稳定的氧化物催化层。
2.多层复合烧结
（1）采用 “多次涂覆   多次烧结” 循环工艺，反复涂刷 8～15 层。
（2）逐层固化形成梯度涂层，提升耐击穿性、导电性与抗老化性能。
四、后处理与成品检测工艺
1.绝缘与封端处理
（1）钛管两端做绝缘封端、密封防腐处理，防止端部电流集中产生局部腐蚀。（2）焊接导电接头并做防腐包裹，保障导电连接稳固。
2.性能检测工序
（1）外观检测：检查涂层无脱落、裂纹、气泡、漏涂缺陷。（2）电化学检测：测试阳极极化电位、电流承载能力、涂层损耗率。（3）附着力检测：采用划格、剥离测试，判定涂层结合强度，合格后方可入库。
五、特殊改良制备工艺
1.溶胶 - 凝胶法（1）以胶体前驱体替代传统盐溶液，涂层颗粒更细腻，均匀性与耐蚀性大幅提升。（2）适合高腐蚀海水、化工工况的高端 MMO 钛管阳极生产。
2,电沉积复合工艺（1）先电沉积贵金属中间层，再热分解氧化物表层，进一步强化涂层耐冲击与耐电流冲击能力。（2）多用于深井阳极、高电流密度工况的特种管状阳极。
