单四六九孔格栅管 地埋电缆保护管 多孔一体抗压强 高韧性

详情描述：

格栅管产品详细介绍

格栅管是一种专为地下通信、电力线缆敷设设计的新型结构化塑料管道，全称为“栅格式埋地通信塑料管”，核心优势在于将护套与多根子管一体化成型，有效解决传统单孔管资源占用多、施工繁琐的问题，广泛应用于城市通信管网建设。

一、核心基础：材质与工艺

1. 主要材质

以硬聚氯乙烯（PVC-U） 为核心原料，根据使用场景需求，部分高端型号会添加：

- 抗冲击改性剂：提升低温环境下的抗脆裂能力，适用于北方寒冷地区。
- 抗老化剂（如紫外线吸收剂）：延缓长期埋地或露天存放时的材质老化，延长使用寿命至30年以上。
- 阻燃剂：满足通信管道的防火要求，氧指数≥32，达到难燃级别，避免线缆短路引发的火势蔓延。

2. 生产工艺

采用一次挤出成型工艺，直接将原料挤压为“护套 多根子管”的一体化结构，无需后续拼接。相比传统“先做护套再穿子管”的工艺，具有以下优势：

- 结构更稳定，子管与护套无间隙，避免埋地后子管移位。
- 生产效率高，减少工序损耗，降低成本。
- 密封性更好，杜绝地下水、泥沙渗入子管内部。

二、结构与规格：精准匹配不同场景

1. 结构特点

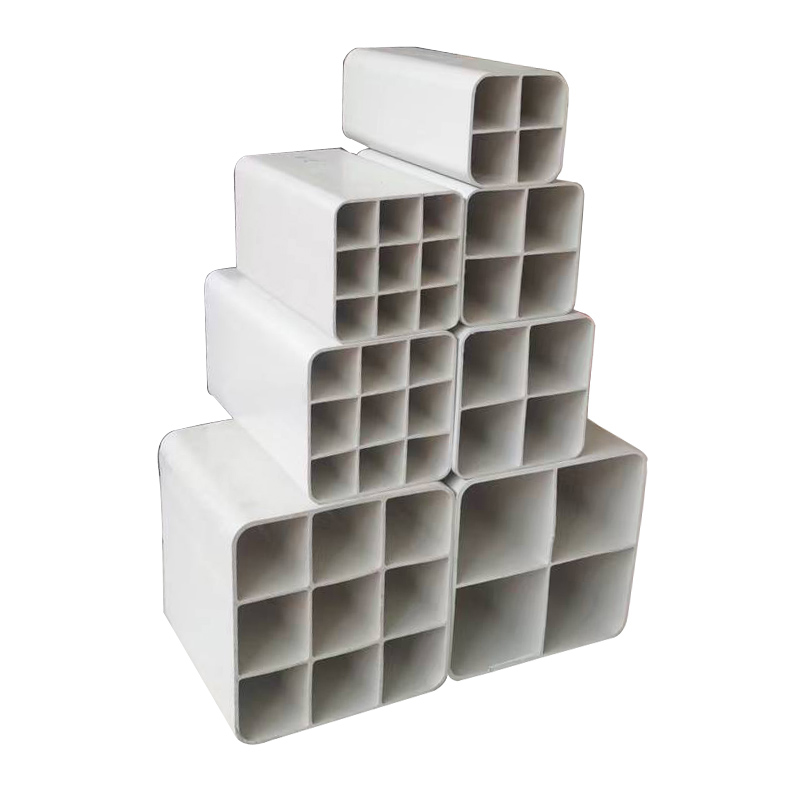

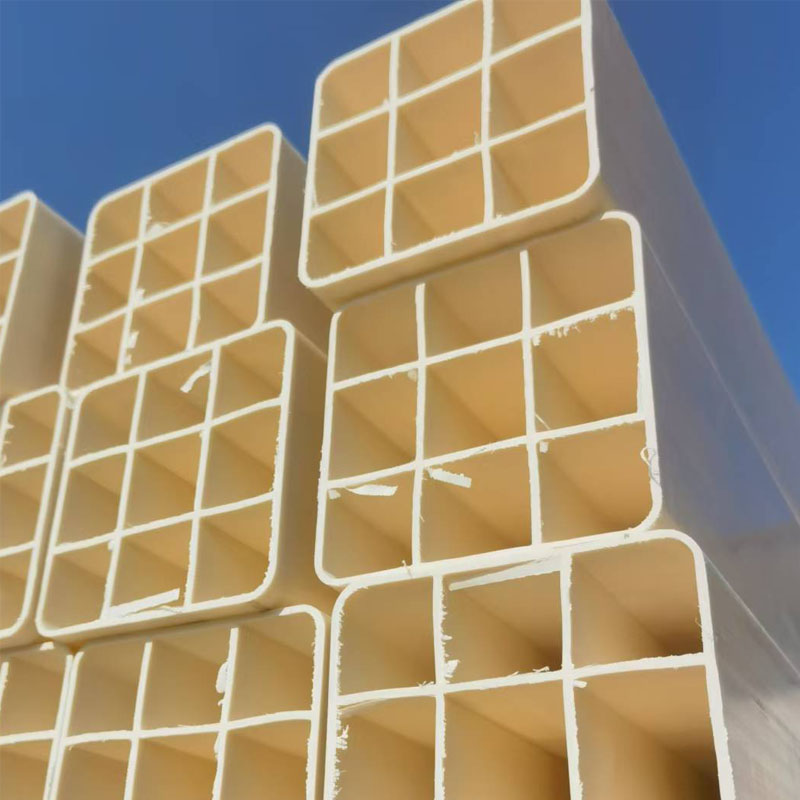

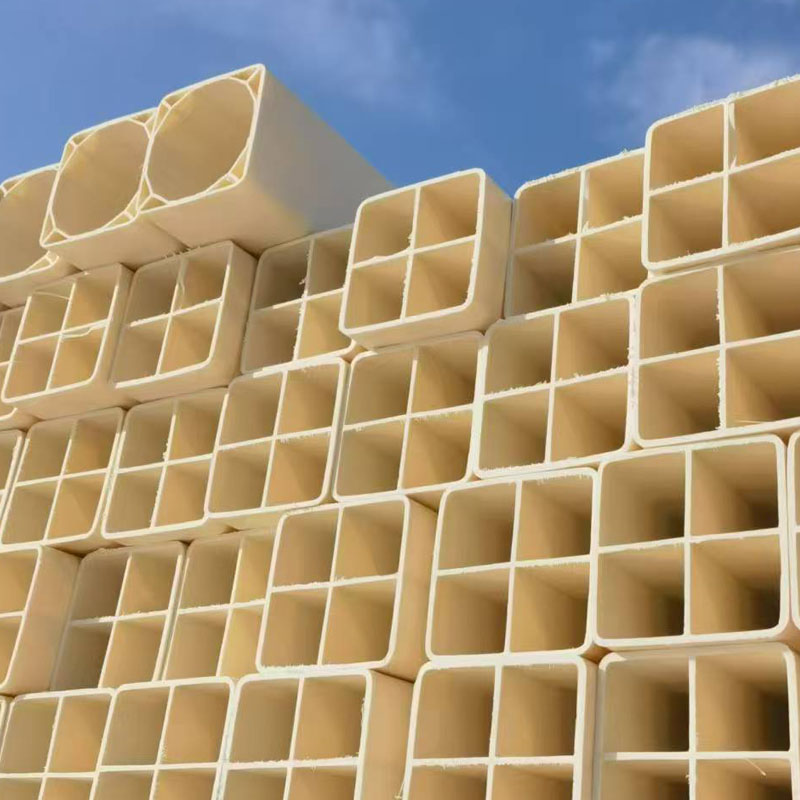

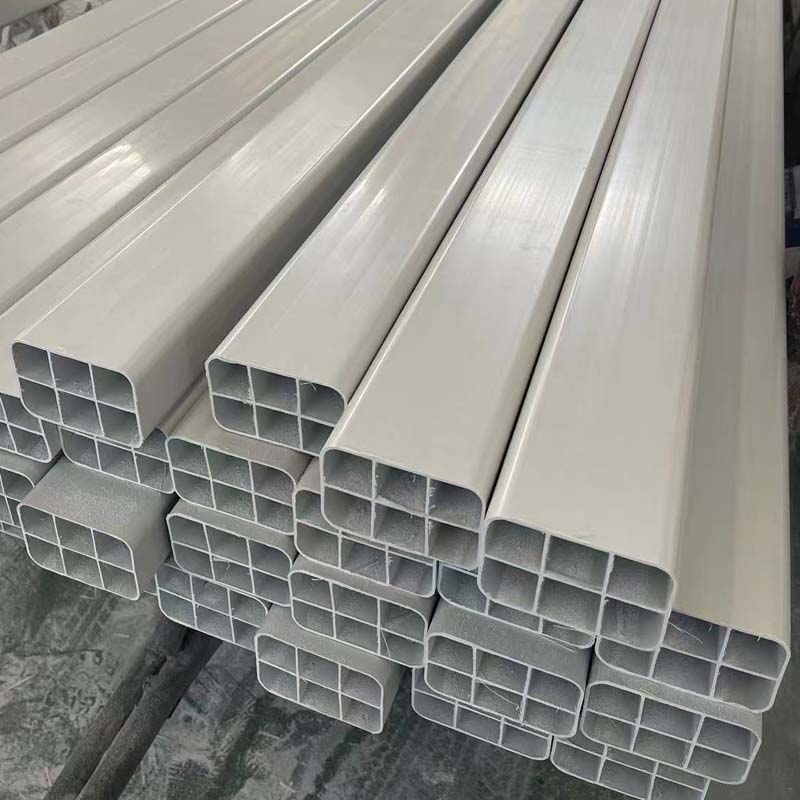

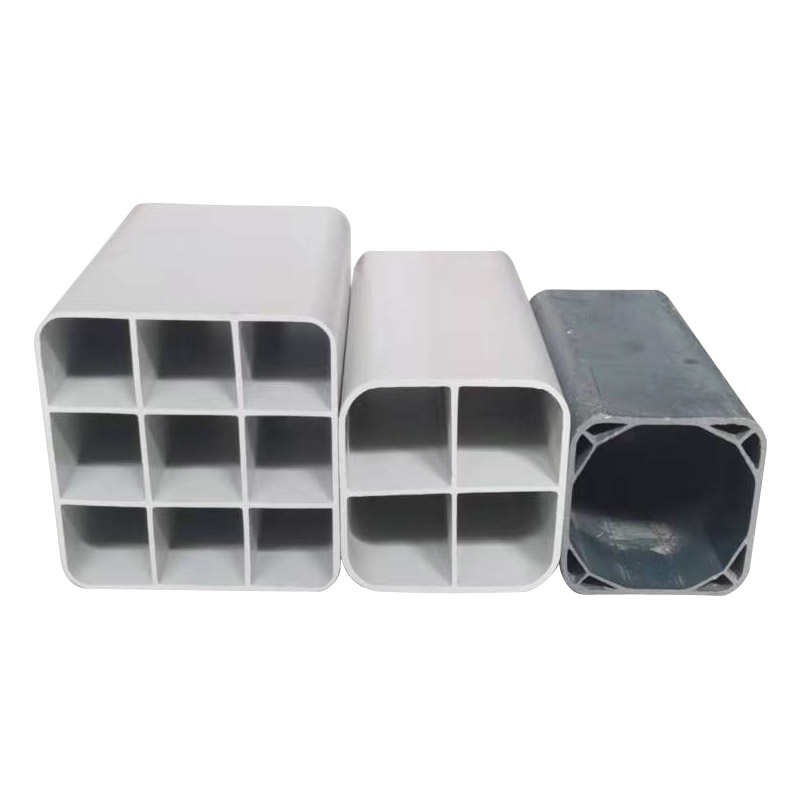

横截面呈“栅格状”，由1个外部矩形护套和内部多个独立正方形/圆形子管组成，关键结构细节：

- 护套：厚度2.5-5mm（根据规格不同），外壁光滑便于埋地时穿管，部分型号外壁会增加“加强筋”，提升抗压能力。
- 子管：内径18-50mm，每个子管独立密封，仅两端开口，可单独穿设1根光缆/电缆，避免不同线缆之间的信号干扰。
- 隔层：子管之间由塑料隔层分隔，隔层厚度≥1.5mm，起到支撑和抗挤压作用，即使护套受压变形，子管也不会塌陷。

2. 常见规格型号
型号（示例） 子管数量 子管内径（mm） 护套外径（mm） 适用场景
4-28/90 4孔 28 90 小区、厂区等小型通信管网
6-33/110 6孔 33 110 市政道路支线管网
9-33/107 9孔 33 107 主干道、通信基站干线管网
12-28/125 12孔 28 125 高密度城区、数据中心外管网

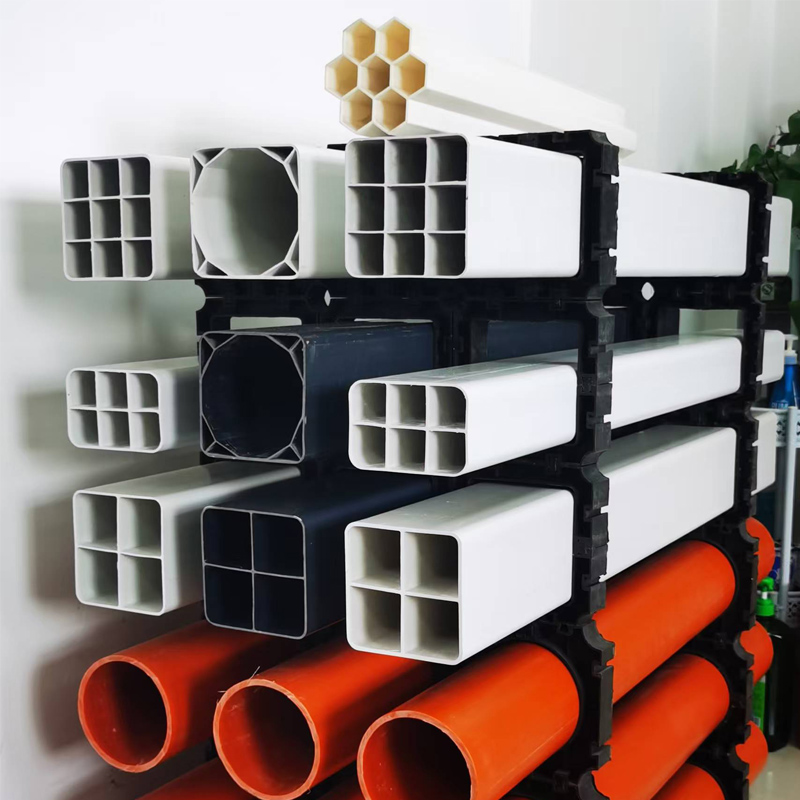

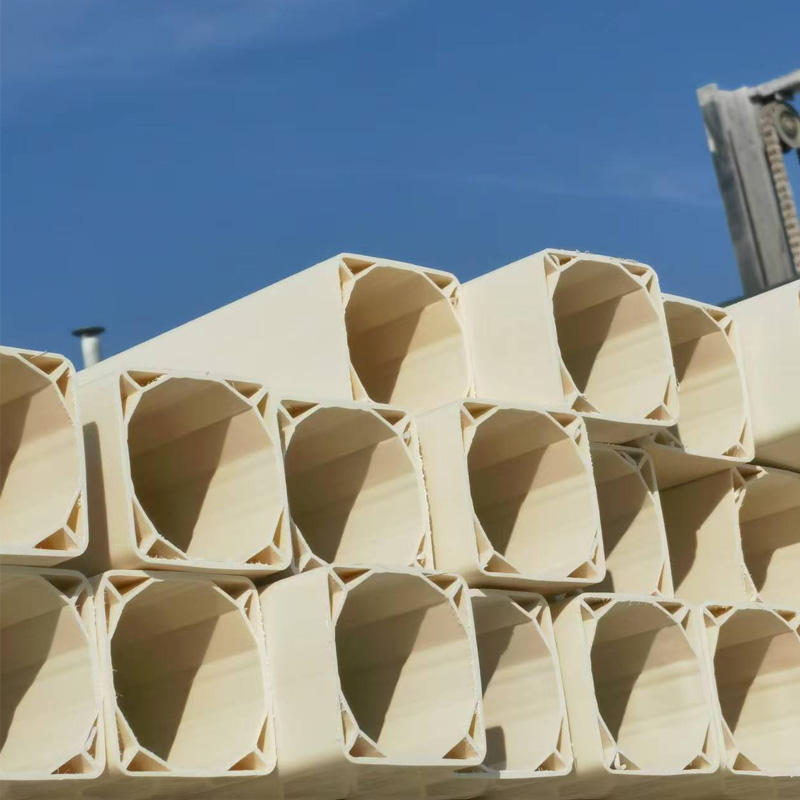

此外，还有特殊规格如“大孔径单孔格栅管（1-50/63）”“梅花形格栅管”，分别适用于大直径线缆和特殊管位（如狭窄沟渠）。

三、核心性能：满足地下环境严苛要求

1. 力学性能

- 抗压强度：20℃时，扁平试验（施加2倍设计压力）后，护套无破裂、子管无变形，可承受埋深1.5-3m的土壤压力（普通型号）、3-5m的车辆荷载（加强型号），适用于人行道、车行道下方埋地。
- 抗冲击性能：-20℃低温环境下，经1kg重锤从1m高度冲击后，无裂纹、无破损，适应北方冬季施工和使用。
- 弯曲性能：常温下可承受≥30°的弯曲角度（曲率半径≥10倍管径），便于在地下绕过障碍物（如井盖、管线）。

2. 化学与环境适应性

- 耐腐蚀性：对土壤中的酸（pH 4-9）、碱、盐及常见有机溶剂（如汽油、柴油）无腐蚀，不生锈、不老化，可在农田、工业区等复杂土壤环境使用。
- 绝缘性能：体积电阻率≥10??Ω?cm，击穿电压≥15kV/mm，避免线缆漏电引发的安全隐患，满足通信、电力管道的绝缘要求。
- 抗渗性：采用承插式连接（配专用橡胶密封圈），连接后在0.1MPa水压下保持30min无渗漏，杜绝地下水、泥沙进入子管，保护线缆不受潮、不磨损。

四、施工与安装：高效便捷

1. 连接方式

主流采用承插式连接，步骤简单：

1. 清理管材两端的灰尘、杂质，确保密封面干净。
2. 将一端管材的“承口”（带凹槽）与另一端的“插口”（带凸台）对齐，在承口凹槽内放入专用橡胶密封圈。
3. 用专用工具（如紧绳器）将插口推入承口，直至到位，密封圈压缩后实现密封。

- 辅助连接：对于长距离敷设或转弯处，可使用直角弯头、三通、变径接头等专用管件，无需切割、焊接，施工效率比传统钢管高30%以上。

2. 敷设要求

- 埋深：人行道下方≥0.7m，车行道下方≥1.0m，冻土区需埋至冻土层以下。
- 基础处理：敷设前需在沟底铺设10-15cm厚的黄沙或细土，避免尖锐石块划伤管材外壁。
- 回填：先回填20cm厚的细土，再用原土分层夯实，避免回填石块直接压迫管材。

五、应用领域：全场景覆盖

1. 通信行业

- 电信、移动、联通等运营商的光缆敷设（如5G基站干线、小区接入网）。
- 有线电视（CATV）、宽带网络（FTTH）的地下传输管道，可同时容纳主干光缆和分支光缆，避免重复开挖。

2. 电力行业

- 低压配电系统的电缆保护管（如小区电力入户、路灯电缆），绝缘性可避免电缆受潮短路。
- 智能电网的通信控制线（如配电自动化信号线缆）敷设，子管独立结构可隔离强电与弱电信号。

3. 市政与基建

- 市政道路、桥梁、隧道的综合管廊配套管道，作为通信、电力线缆的专用通道。
- 工业园区、新城区的地下管网建设，一次性敷设可满足未来10-20年的线缆扩容需求（如增加光缆芯数）。


综上，格栅管凭借“高效施工、节省管位、长寿命、低成本”的核心优势，已成为当前城市地下管网建设的主流选择，尤其适配5G、新基建等领域的高密度线缆敷设需求
